ГРПШ-04-2У1 с двумя регуляторами РДНК-400



Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-04-2У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторный пункт шкафной ГРПШ-04-2У1 с регуляторами РДНК-400 применяется для газоснабжения объектов с максимальным расходом газа не более 300 м³/ч. Пункт состоит из двух линий редуцирования - основной и резервной. Для стабильной работы в зимний период рекомендуется купить модель с газовым обогревом.



Технические характеристики ГРПШ-04-2У1


НаименованиеГРПШ-04-2У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДНК-400
Максимальное входное давление, МПа 0,6
Диапазон настройки выходного давления, кПа 2,0 — 5,0
Пропускная способность, м³ /ч, при входном давлении, МПа: РДНК-400
При Рвх: 0,05 МПа 45
При Рвх: 0,1 МПа 80
При Рвх: 0,2 МПа 125
При Рвх: 0,3 МПа 170
При Рвх: 0,4 МПа 200
При Рвх: 0,5 МПа 250
При Рвх: 0,6 МПа 300
Неравномерность регулирования, % ±10
Диапазон  срабатывания запорного клапана, кПа:
При повышении входного давления, кПа: 1.25 Рвых.±10%
При понижении входного давления, кПа: не менее 0.5 Р вых.
Клапан предохранительный сбросной  ПСК-25Н
Давление начала срабатывания сбросного клапана, кПа 1.15 Рвых.
Температура окружающего воздуха, °С -40…+45 или -60…+45
Система обогрева газовый обогрев либо без обогрева
Расход газа для системы обогрева, м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм

Ду-50
Ду-65
Ду-15
Соединение: входного патрубка, выходного патрубка, импульса    Сварное, по ГОСТ 16037-80
Межремонтный интервал не реже одного раза в 5 лет
Средний срок службы, лет 35
Назначенный срок службы, лет 35
Масса, кг 170


Габаритные и газовые схемы ГРПШ-04-2У1






* Схемы разрабатываются для каждого заказчика индивидуально, с учетом климатической зоны эксплуатации, минимального и максимального расхода газа, типа монтажа, расположения входа/выхода газа и других параметров. Представленные на сайте схемы носят исключительно ознакомительный характер.

Устройство и работа

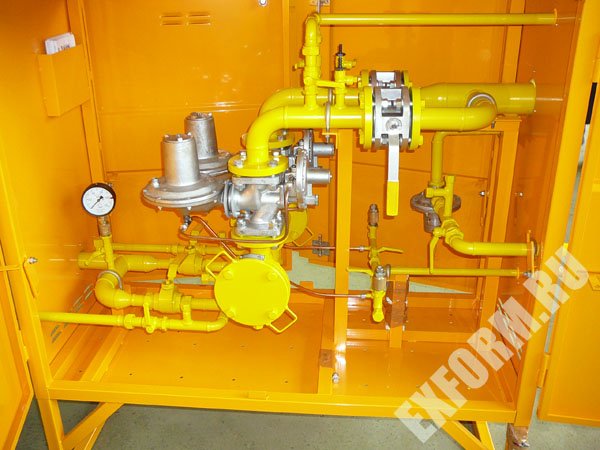

Шкафной газорегуляторный пункт ГРПШ-04-2У1 сконструирован на базе двух регуляторов давления газа РДНК-400. Состоит из металлической рамы, на которой смонтировано основное технологическое оборудование и внешней оболочки -  металлического шкафа с дверками запираемыми на замки.

Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной. Оборудование крепится к раме хомутами и опорами.

Каждая линия редуцирования состоит из:

1. крана шарового газового ГШК ДУ-50 фланцевого типа присоединения на входе;

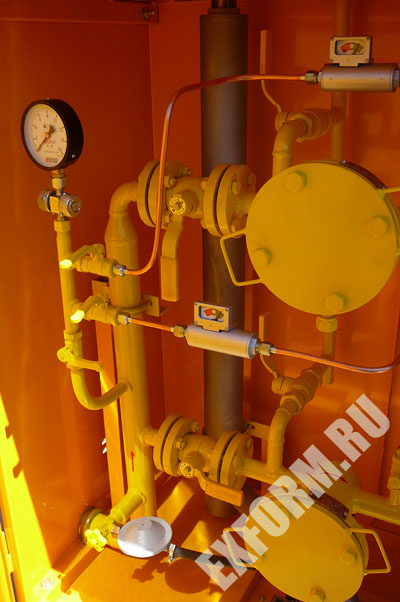

2. фильтра ФГ-50 со степенью фильтрации 25 мкм. Для контроля загрязненности фильтра предусмотрен датчик перепада давления ПДП с указанием степени загрязненности. Для слива конденсата из фильтра на корпусе установлен шаровой кран;

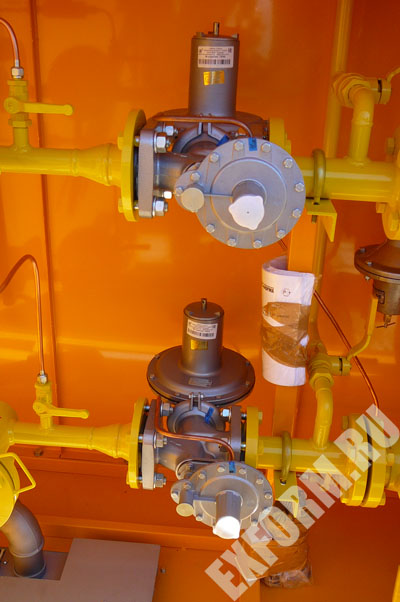

3. регулятора давления газа РДНК-400 со встроенным предохранительно-запорным устройством;

4. крана шарового фланцевого ДУ-65 на выходе;

5. импульсного трубопровода с кранами шаровыми ДУ-15;

6. предохранительного сбросного клапана ПСК-25Н (общий для двух линий редуцирования).

Опционально ГРПШ может быть оснащен газовым обогревом, узлом учета расхода газа (в том числе на обогрев), системами телеметрии и диспетчеризации.

Цена сроки изготовления, условия доставки



Цена на изделие предоставляется по официальному запросу в нашу компании и рассчитывается на основе согласованной с заказчиком схемы изделия. Купить ГРПШ-04-2У1 можно по 100% предоплате. Доставка осуществляется любым видом транспорта по согласованию с заказчиком, преимущественно через транспортные компании. Стоимость доставки может быть включена в конечную цену изделия, либо оплачиваться заказчиком при получении.

Для включения ГРПШ в проект, наш конструкторский отдел бесплатно разработает схемы изделий, исходя из конкретных условий эксплуатации.

Пункт редуцирования поставляется в полной заводской готовности с гарантией 36 месяцев на все приборы. Срок службы не менее 35 лет.
